Produktionsintroduktion

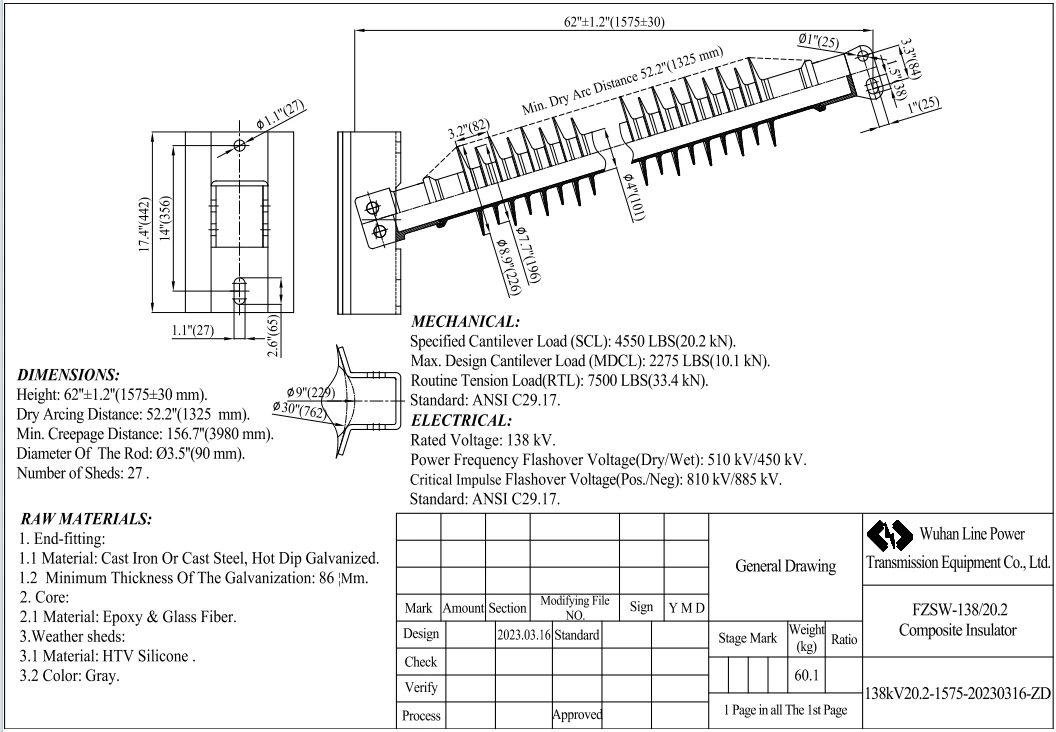

138kV komposit silikonegummi understationsisolator
| Nominel spænding | Højde | Tør bueafstand | Krybeafstand | Specificeret Cantilever belastning (SCL) |
Stang | nr. od skure | Våd strømfrekvens modstår spænding (kV) |
Lynimpuls modstår spænding (kV) |
| 138kV | 1575±30 mm | 1325 mm | 3980 mm | 20,2kN | 90 mm | - | - | 648 |
Parametre
| Vare | Krav | Målt Værdsat |
| Visuel undersøgelse | Fuchsine, grå eller hvid, ingen tydelig mekanisk blanding. Vulkaniseret silikonegummi med tæt og glat skæreoverflade. | Okay |
| Hårdhed (shore A) | ≮50 | 65~70 |
| Trækstyrke (kort) | ≮4 | 4~6 |
| Fejlforlængelse (%) | ≮150 | ≮180 |
| Rivestyrke (kN/m) | ≮10 (retvinklet prøve) | 12~15 |
| Volumenresistivitet (Ω.m) | 1X1012 | 3~8X1012 |
| Punkteringsstyrke (kV/mm) | Vekselstrøm ≮22 | ≮30 |
| Sporing og erosion | TMA4.5, erosionsdybde≯2.5mm | TMA4.5, erosionsdybde<0.8mm |
| Antændelighed (grad) | FV-0 | FV-0 |
funktion
| Composite Station Posts (CSP): Solid Core Type | Composite Station Posts: Hollow Core Type (CHSP) | ||
| CSP'er, der først blev introduceret i begyndelsen af 1980'erne, består af en solid kerne fiberforstærket polymer (FRP) kerne og et elastomerhus. FRP-kernens typiske diameter varierer fra 45 til 100 mm, med maksimale diametre, der sjældent overstiger 130 mm. Anvendelsen af CSP'er i understationer stammer fra deres tidligere brug i composite line post (CLP) isolatorer, primært i USA. CSP'er med solide kerner bruges typisk i spændinger op til 245 (420) kV. Imidlertid er deres bredere anvendelse i højere spændingsklasser begrænset på grund af relativt høj mekanisk afbøjning. Teststandarden for dette produkt er IEC 62231, mens mekaniske og elektriske karakteristika er defineret i IEC 62231-1, som også inkluderer ANSI-typer, der bruges i Nordamerika. Den relevante standard for disse ANSI-typer er C29.19. | Ved spændingsklasser højere end 245 kV øges både højden og bøjningsmomentet på stationsstolper. Følgelig kræver det en betydelig indsats at opfylde applikationskravene med CSP-design med solid kerne, som har en kernediametre på over 170 mm. Dette gør teknologien mindre omkostningskonkurrencedygtig sammenlignet med porcelænstyper. Samtidig er komposit hulkerne stationsstolper (CHSP) og hybrid station post (HSP) isolatorer begyndt at dukke op i denne applikationsportefølje. For eksempel er CHSP'er allerede implementeret i 800 kV HVDC- og 1100 kV UHV-applikationer, med forbindelseslængder på over 10 m og rørdiametre fra 500 til 1000 mm. Bøjningsmomenter på over 1000 kNm kan opnås med denne teknologi. Det hule volumen inde i disse stolper skal fyldes med et elektrisk inert medium, såsom isolerende gasskum. Den gældende teststandard for disse er IEC 62772. |
